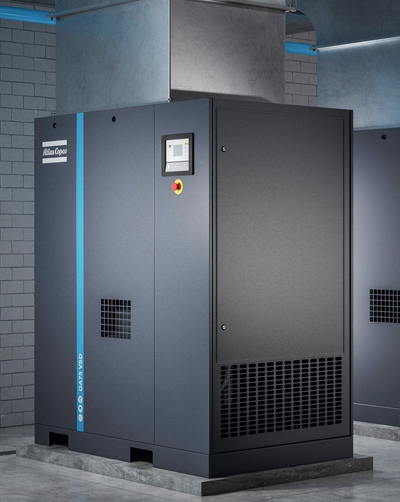

GA18-22VSD iPM
阿特拉斯·科普柯喷油螺杆变转速油冷永磁压缩机
概述
新型GA18-22VSD iPM喷油螺杆变转速油冷永磁压缩机，在18kw, 22kw,范围内提供一款高效可靠的现场型空压机，并且降低消费成本。该款空压机可设计用于恶劣的工作环境，并提供安静的压缩空气，现场噪音等级在70分贝。GA18-22VSD iPM系列空压机制造标准基于ISO 9001, ISO 14001, ISO 1217, 可靠有保证。另外值得一提的是该压缩机提高了能效，增加了自由空气排量。GA18-22VSD iPM采用新一代Elektronikon® Graphic 控制器提供多种控制和性能检测，进一步提高空压机效率和可靠性。PACK机型，标准机环境温度可高达46℃。
GA18-22VSD IPM空压机在18kw, 22kw功率范围内，自由空气排量为0.67~40.0 l/s。
压缩机由下面主要零部件构成：
压缩机转子
永磁油冷电机
Elektronikon® Graphic电脑控制器
集成式变频器
油气油分罐
高效后冷却器
进气过滤器
工作流程
空气通过空气过滤器和进气阀进入，并在压缩机主机中被压缩。压缩空气和油的混合物流入贮气罐/油分离器，油和空气在此分离。空气流经小压力阀、空气冷却器，进入排气阀。
供货范围
驱动系统
高效无齿轮无皮带，直联驱动链齿，减少传动损失。油冷冷却永磁变频电机和转子。冷却效果更小，提升驱动链效率，提升排气量。
空气/油分离器
高效的空气/油分离系统可以至>99%保障油分罐中负载油少于3ppm. 根据创新设计，不必担忧油过满的问题。油分罐紧凑，油量需求小。
冷却系统
可靠高效的组合式冷却器可有效降低压缩空气的排放温度，降低后方空气处理设备负载，更好的保护空气管网。另外，冷却风扇比以前机型更低噪音和能耗。
ELEKTRONIKON®
Elektronikon® MK5Graphic电脑控制器
GA18-22VSD IPM标配Elektronikon® Graphic版电脑.
Elektronikon®Graphic可控制和检测压缩机重要参数：
• 控制压缩机
• 保护压缩机
• 监控保养条件下的构件
• 断电后自动重新起动（未激活）
GA18-22VSD IPM配置多重算法，控制器可通过自动调整电机转速维持可设定限制范围之间的管网压力。控制器会在任何可能条件下停止运行压缩机以减小功率消耗，并在管网压力下降时自动重新起动压
缩机。如果存在油中形成冷凝水的风险，压缩机启动冷凝防范循环并在指定时间内持续运行。
控制系统包括Elektronikon® Graphic模块可控制调节监视压缩机运行。所有GA18-22VSD IPM电脑控制器可显示、监控如下：
1.压缩机状态显示
2.温度数字显示
3.压力数字显示
4.压缩机控制
5.计时器
6.服务要求显示
8.压缩机安全-报警显示
9.压缩机安全-停机显示
10.用于远程监控的数字输出继电器（无电压）
12选项可内置多台压缩机控制器
ES4i（可多联控4台压缩机）
ES6i（可多联控6台压缩机）
特性和优点
节能
• 采用了阿特拉斯·科普柯全新一代转子，节能高效
• 驱动链采用油冷永磁变频电机，直联驱动，无传动损失，电机高效等级IE4
• 智能油温控制，将空压机温度控制在一个节能且无低于冷凝温度风险的范围之内
易维护
• 驱动链易拆装，维护更快捷
• 风扇和冷却系统，灰尘易清理，降低维护时间
• 易损件开门即换，节省时间·
高可靠
• 新型矩形翅片式风扇，可适用于高粉尘环境，易清理
• 全新进气阀，有效保护驱动链
• 智能油温控制，实时控制油温和机身温度
• 全新防泄漏设计，多项耐久测试可靠保证
